PRODUCT > IR-View

IR-View

IR-View

IR-View

'제품 개요'
IR-View 비접촉식 적외선 온도계는 물체에서 방사된 적외선 에너지의 양을 측정하여 표준전류신호 (4~20mA), 또는 RS-485 통신 신호를 동시에 변환하여 외부로 출력한다. 그리고 알람 신호로 Relay Contact 출력을 제공한다.
대상체의 온도 측정범위는 800 ℃에서 최대 2400℃까지 고온의 물체를 측정할 수 있고, 사용자가 측정범위를 변경하여 사용할 수 있다.
광학렌즈를 채용하여 측정 정밀도가 높고, 200:1을 갖는 광학적 분해능으로 먼 거리에 있는 대상체를 정확하게 측정할 수 있다.
2-Color 모드에서는 방사율 0.75~1.25까지 조정하여 사용할 수 있다.
모델 구성
모델 구성
MODEL Description
Code A 측정 온도 범위
1 800~1800℃
2 800~2400℃
Z 기타
Code B 출력
M DC 0~20Ma
N DC 4~20mA
V DC 1~5V
Z 기타
Code C 케이블 길이
1 3m Cable
Z 기타
Accessory 구성
모델 구성
품명 모양 용도 비고

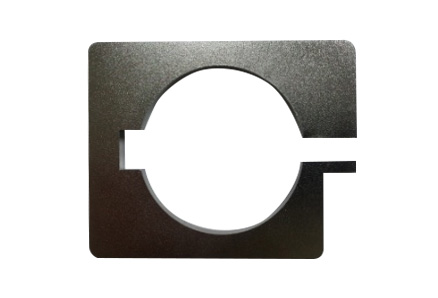

부착용 너트 부착용 너트 센서 고정용 너트 기본포함

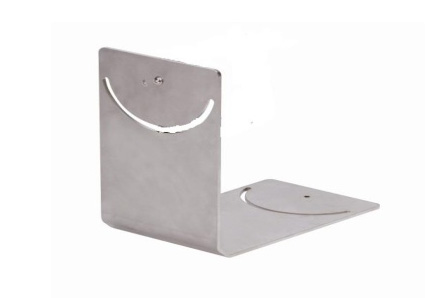

고정 브라켓 고정 브라켓 센서 설치용 브라켓 Option
제품 사양
제품 사양
구분 사양
측정범위 800~2400℃
정확도 ±1℃/F.S or 1℃
반복 재현성 측정값의 ±1%
광학적 분해능 (D:S) 200:1
광학 스펙트럼 파장 1.1㎛, 1.0㎛
센서 타입 Si
응답시간 0.001초 이내
방사율 (one color) 0.10~0.99
방사율 (two color) 0.75~1.25
아날로그 출력 4~20mA
통신 출력 RS-485 통신
릴레이 출력 1 step- Relay Contact (High/Low)
전원 DC 12~24V(Max 200mA)
주변온도 보상 0~80℃
온도 분해능 1℃
상대습도 5~90%
보관온도 -30~85℃
검출부 방수 등급 IP65, NEMA 4
재질 AL
무게 960 g
케이블 길이 3M,other
